線(xiàn)圈膠泥是一種耐熱、絕緣的耐火膠泥。具有高強(qiáng)度、高致密、高絕緣等特性，是專(zhuān)為保護(hù)無(wú)芯感應(yīng)電爐線(xiàn)圈而設(shè)計(jì)的絕緣膠泥。主要用于中頻無(wú)芯感應(yīng)電爐的感應(yīng)線(xiàn)圈，在其表面與匝道均勻涂抹，可以起到很好的絕緣效果，能防止線(xiàn)圈匝間短路或放電而產(chǎn)生過(guò)大的沖擊電流燒壞晶閘管等，有效阻止由于線(xiàn)圈老化，漏水引起的線(xiàn)圈打火，有效防止由于鋼水溫度過(guò)高而引起的穿爐。線(xiàn)圈膠泥具有很好的粘度，涂抹也十分方便。在感應(yīng)線(xiàn)圈內(nèi)壁涂摸一定厚度，是一種保護(hù)感應(yīng)線(xiàn)圈和提高線(xiàn)圈機(jī)械強(qiáng)度的很好材料。同時(shí)能使?fàn)t襯在垂直方向平滑熱脹冷縮。能在1800℃溫度下耐半個(gè)小時(shí)以上，能有效阻止漏爐。
線(xiàn)圈膠泥是一種用于無(wú)芯感應(yīng)器線(xiàn)圈內(nèi)表面的涂抹材料。它應(yīng)以大約六毫米的厚度均勻的涂抹在線(xiàn)圈內(nèi)表面。在線(xiàn)圈之間使用可以起到絕緣的作用。加入一定比例 的水以取得涂抹的均勻性。線(xiàn)圈膠泥用于中頻無(wú)芯感應(yīng)電爐的感應(yīng)線(xiàn)圈，在其表面與匝道均勻涂抹，起到很好的絕緣效果，有效阻止由于線(xiàn)圈老化，漏水引起的線(xiàn)圈打火，也有效防止由于鋼水溫度過(guò)高而引起的穿爐。建議小修補(bǔ)要在筑爐前 8 小時(shí)進(jìn)行，以便風(fēng)干。大的修補(bǔ)或涂抹新線(xiàn)圈在筑爐前一天進(jìn)行。
一、洛陽(yáng)錦凱耐火材料有限公司線(xiàn)圈膠泥化學(xué)性能（僅供參考）
序號(hào) | 名稱(chēng) | 牌 號(hào) | AL2O3 | SIO2 | CAO | 粒度 | 體積密度 | 耐火度℃ |
1 | 線(xiàn)圈膠泥 | JK-J1 | ≥90 | ≤5 | ≤3 | ≤2mm | ≥2.9 | 2150 |
2 | 線(xiàn)圈膠泥 | JK-J2 | ≥83 | ≤18 | ≤5 | ≤2 | ≥2.7 | 1800 |
3 | 線(xiàn)圈膠泥 | JK-J3 | ≥60 | ≤25 | ≤5 | ≤2 | ≥2.2 | 1700 |
物理性能：
初凝時(shí)間 | 終凝時(shí)間 | 加水量 | 耐壓強(qiáng)度 | 抗折強(qiáng)度 |
1小時(shí) | 4小時(shí) | 10-13% | ≥30MPa | ≥6MPa |

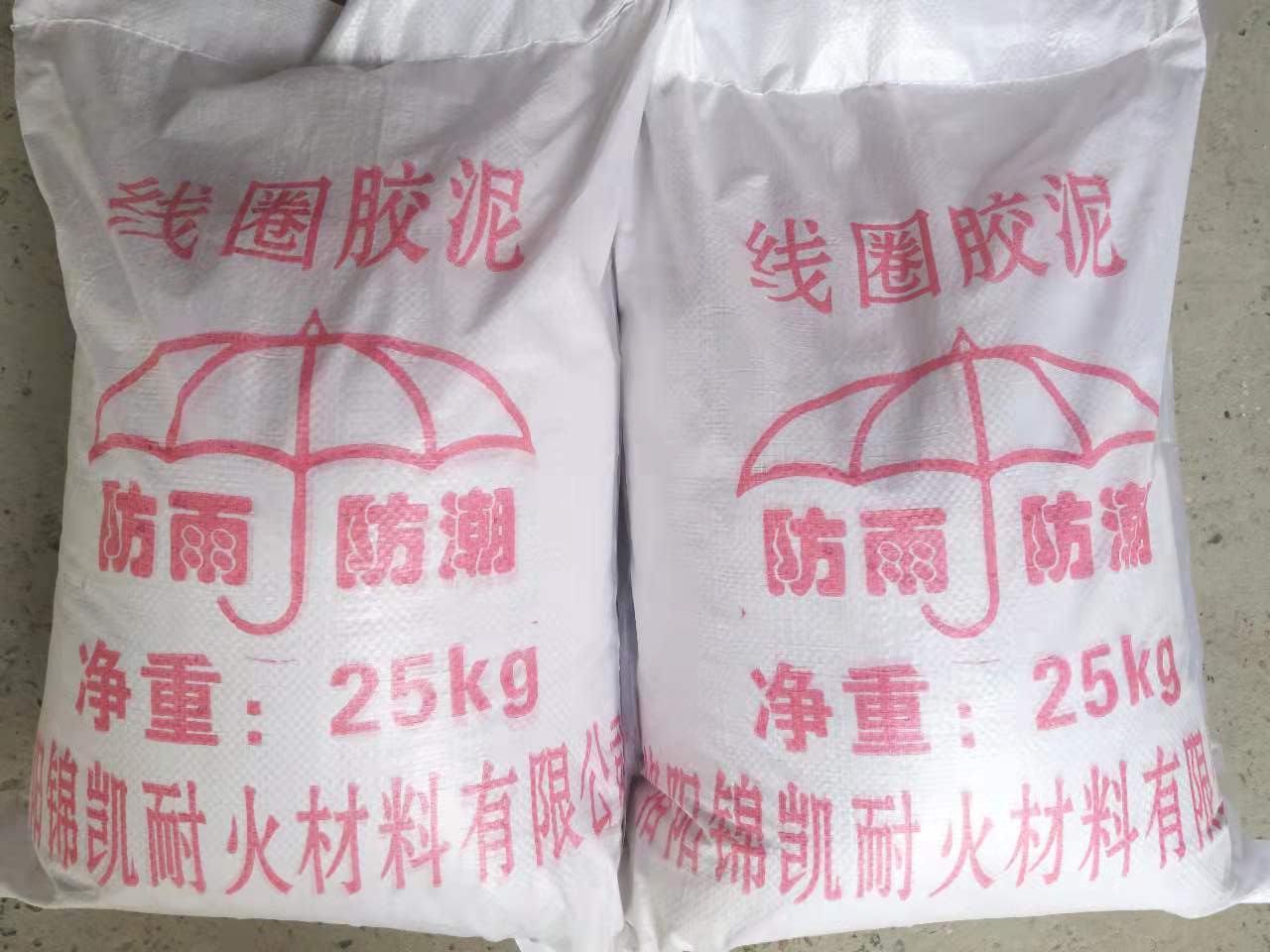

二、包裝及儲(chǔ)存：采用高強(qiáng)度塑編復(fù)合膜包裝，25kg/袋。請(qǐng)儲(chǔ)存在干燥處，防止吸潮。在陰涼、干燥的環(huán)境中可保存12個(gè)月。
三、施工說(shuō)明：：因初始硬化時(shí)間短，故每次拌料不宜過(guò)多，（若是局部整修，則倒出適量），加入10±0.5%干凈自來(lái)水，手工或攪拌機(jī)攪拌5分鐘度即可投入使用。一般在30分鐘內(nèi)用完。
新?tīng)t體或大修時(shí)，應(yīng)先自下而上用拌好的膠泥將線(xiàn)圈匝間縫隙塞緊、塞滿(mǎn)，然后在感應(yīng)器內(nèi)壁涂抹一層6mm左右，待其凝固后，再涂一層4mm左右，然后涂抹一層光滑層。對(duì)有頂出機(jī)構(gòu)的爐體，底部厚度為15-20mm，上部為8-10mm，形成錐面，以利舊爐襯的推出。膠泥涂抹時(shí)一定要保證與感應(yīng)線(xiàn)圈同心。 膠泥使用過(guò)程中（拆除爐襯時(shí)），發(fā)現(xiàn)局部因外部因素碰壞掉塊，應(yīng)及時(shí)涂抹修補(bǔ)。
四、烘烤制度：
1、施工后，自然干燥24小時(shí)；（局部修整時(shí)，自然干燥5小時(shí)）。
2、用加熱管或其他加熱器加熱24小時(shí)，保持200-- 300℃，以利于水份充分揮發(fā)，保證線(xiàn)圈匝間及整體絕緣性，并使其具備相應(yīng)的強(qiáng)度。
